ClassNK PEERLESS

3D Reverse Modeling of Large Scale Measurement Data

ClassNK-PEERLESS는 중거리 범위 측정기 ( 3D 레이저 스캐너 )에서 얻을 수있는 비접촉 측정 데이터에서 공장이나 조선소 설비의 모양을 만들 as-built 형 리버스 엔지니어링 소프트웨어입니다.

조선, 플랜트, 공장의 현재 상황을 필요한 정밀도로 단시간에 3 차원 모델링 할 수 있습니다.

ClassNK-PEERLESS는 주기적인 도면 업데이트를 목적으로 신속한 업무처리를 가능하게 합니다.

대용량의 Data를 Stress없이 Handling 할 수 있기 때문에 시간을 단축시킬 수 있습니다.

ClassNK-PEERLESS는 자동 파이프 인식 기능과 표준 부품 DB를 바탕으로 보다 신속하고 정확한 3D 모델을 생성 할 수 있고 모델은 ISO 및 JIS와 같은 다양한 표준을 준수하도록 설계되어 있습니다.

WORK FLOW

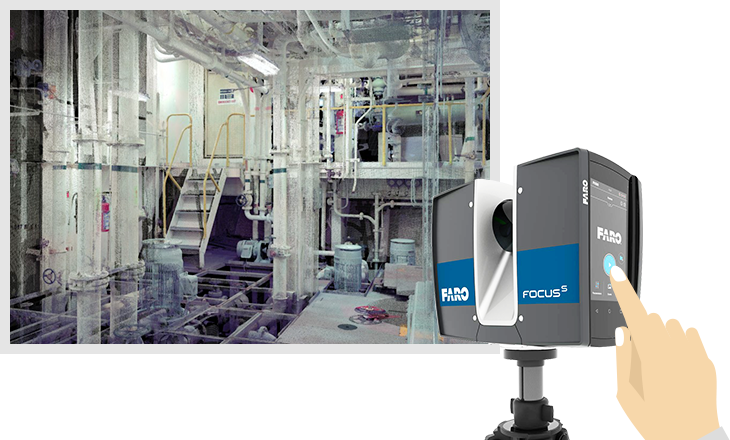

1. 레이저 스캐닝 / 포인트 클라우드 프로세싱

플랜트, 선박, 시설, 산업 설비 등의 개조 공사 및 설비 레이아웃 검토 등을 효율적으로 실시하기 위한 역설계 소프트웨어 입니다.

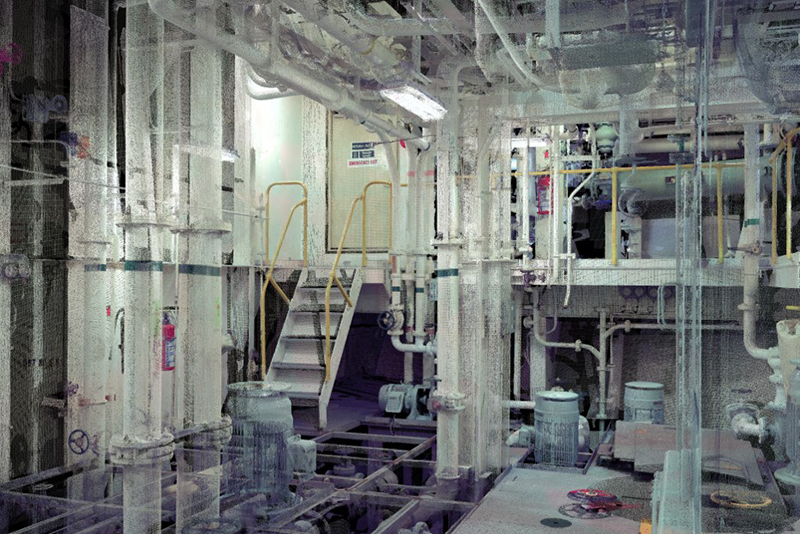

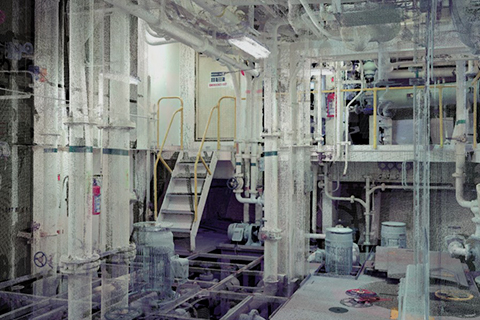

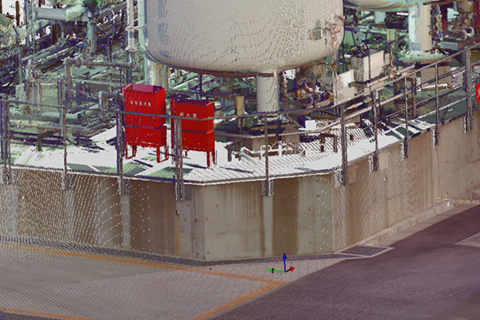

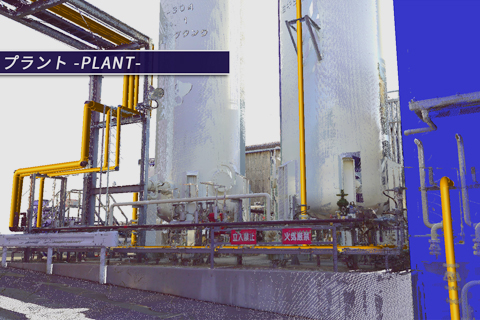

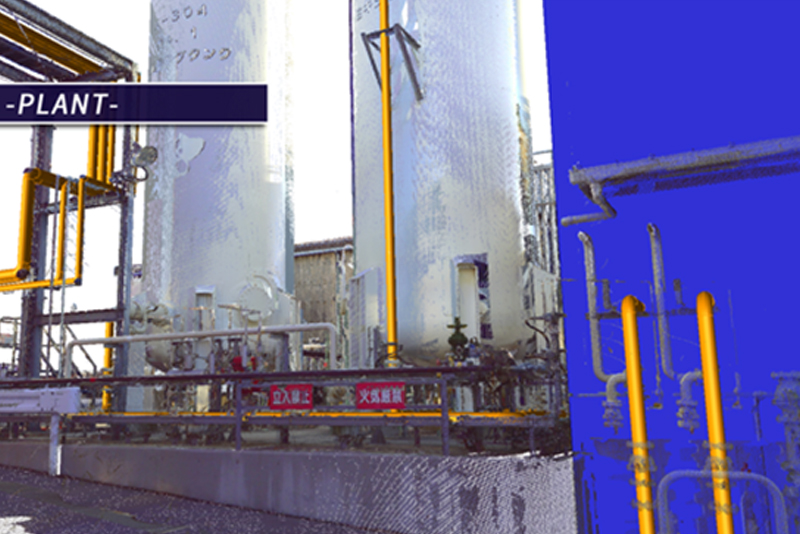

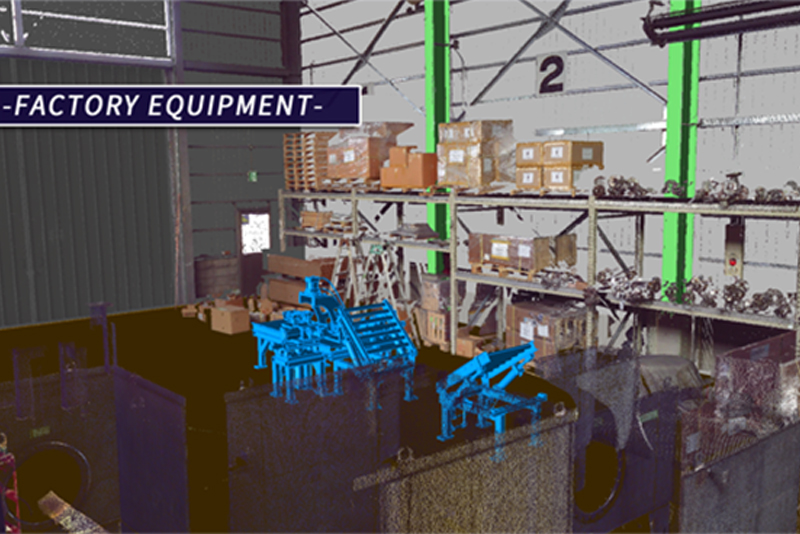

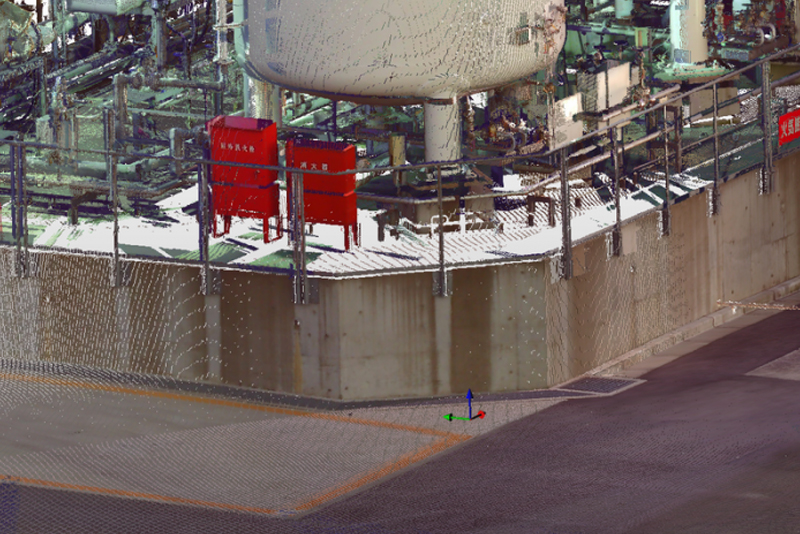

3D Laser Scanner로 취득한 대규모 Point Cloud를 빠르고 간단하게 모델링 할 수 있습니다.

01

Registration-

샷 합성 기능으로 다른 위치에서 측정 된 데이터를 정렬하고 점군을 합성합니다.

정렬 처리를 위해
- 기준 공을 사용한 「마커 맞춤」
- 점군의 특징 부분을 사용한 「마커리스 정렬」
사용자가 지시하면서 실시 "사용자 지정 정렬" 을 제공합니다.

02

Noise Reduction-

측정시 발생하는 노이즈 제거에서 여러 측정 데이터를 합성함으로써 발생하는 오버랩 부분까지 자동으로 수행합니다. 본 시스템의 모델링 기능은 노이즈의 영향을 받지 않도록 구성되어 있습니다.
노이즈에 의해 시인성 저하가 걱정되는 경우는 노이즈 제거를 수행하여 시인성을 향상시킴으로 수동 모델링 작업이 용이합니다.

03

Definition of Coordinate System-

만든 3D 모델을 후 공정에서 활용하려면 적절한 좌표계를 정의해야합니다.

각 모델링 기능은 정의 된 좌표계를 이용하여 수평 · 수직에 맞게 작성하는 등의 자동 조정 좌표 맞춤 기능을 사용할 수 있습니다.

04

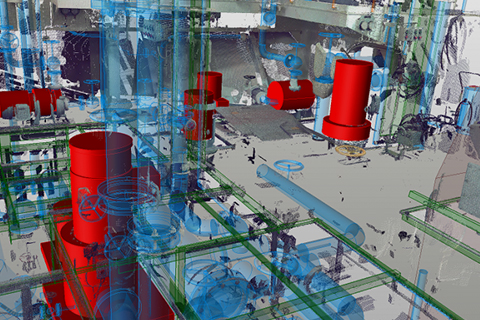

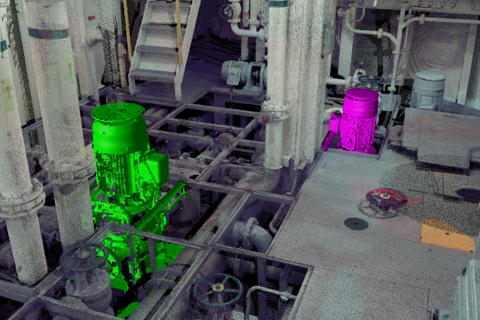

Piping Parts Modeling-

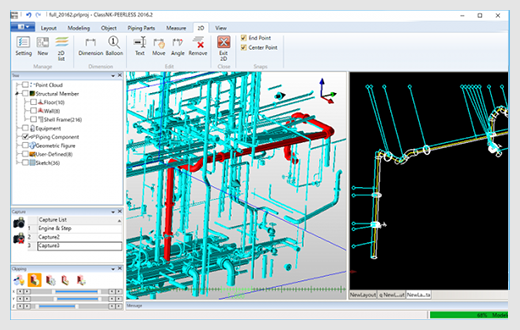

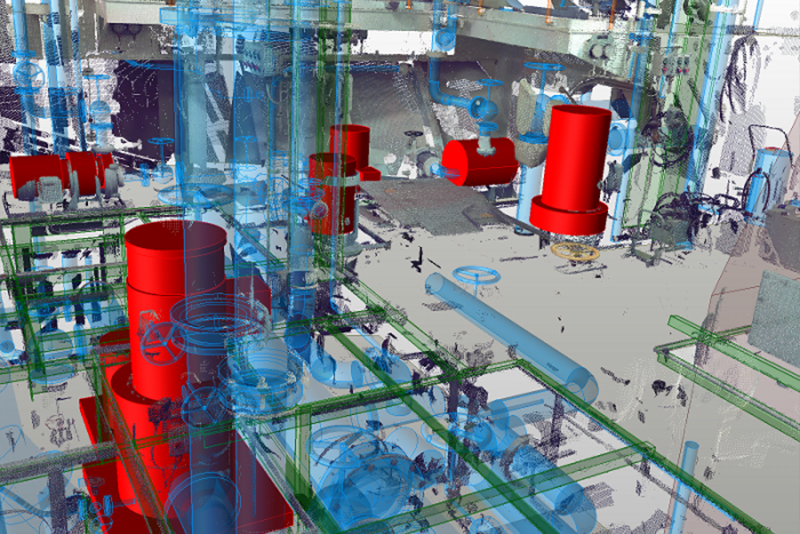

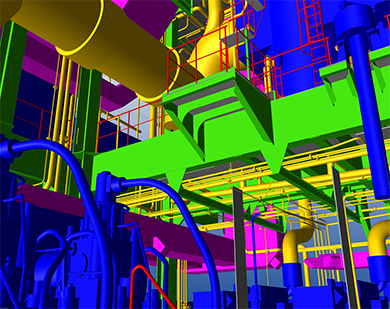

배관 모델링 기능으로 배관을 만듭니다.
조선, 플랜트에서는 수많은 배관 부품을 작성해야 합니다.

표준 데이터베이스에서 선로 및 밸브 치수 등이 정의되어 있으며, 그 수치를 참조하여 필요한 배관 부품을 쉽게 만들 수 있습니다.

05

Shaped Steels Modeling -

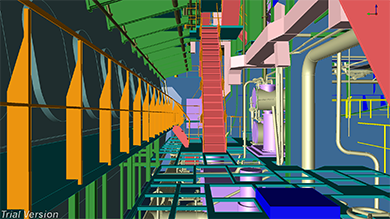

강재 모델링 기능으로 표준 데이터베이스에 의해 H 철강, 각도 철강 등 강재를 원클릭 명령으로 정의 할 수 있습니다. 또한 표준 치수와는 다른 강재도 정의 할 수 있습니다.

강재 이외의 프레임 구조 재료를 스케치 기능을 이용하여 원하는 모양의 프레임도 만들 수 있습니다.

06

Measurement-

계측 기능으로 측정점 군 · 만든 모델을 사용하여 측정 할 수 있습니다.

측정 점군이나 작성한 모델이 어떤 위치 관계에 있는지 검사 할 때 측정 기능을 사용합니다.

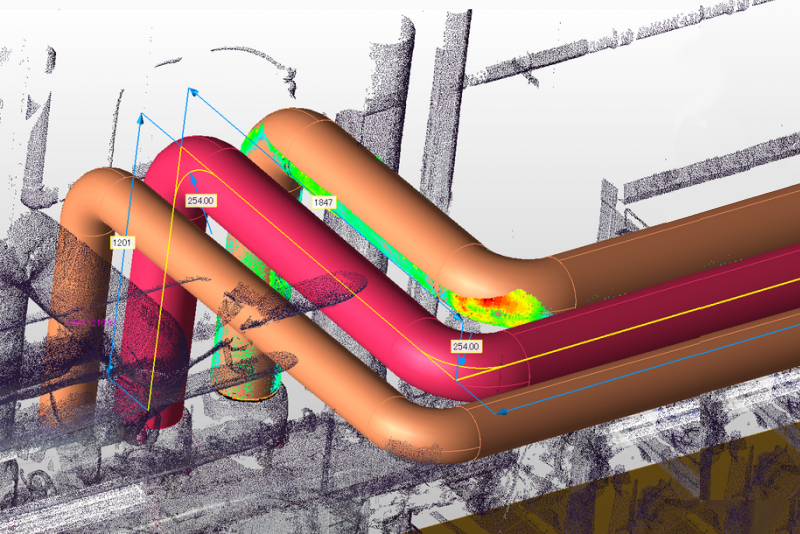

그 이외의 기능으로 파이프 직경 측정 점군과 모델의 오차를 등고선 표시 기능이 탑재되어 있습니다.

FIELD OF

APPLICATIONS

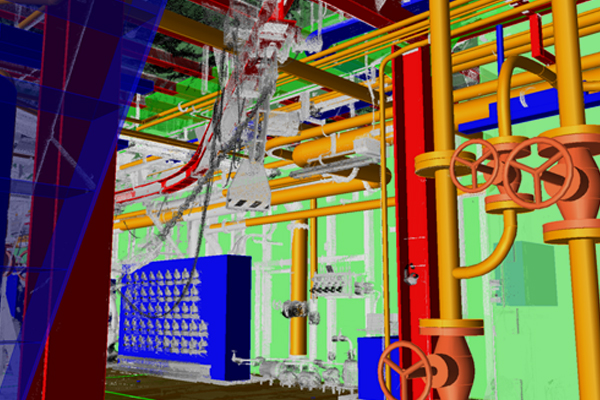

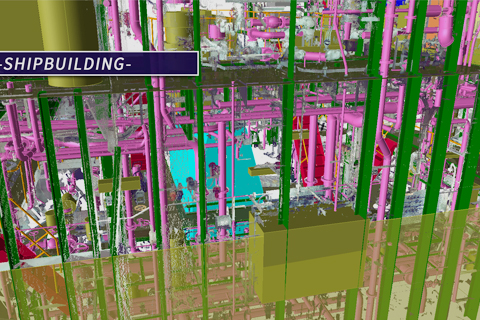

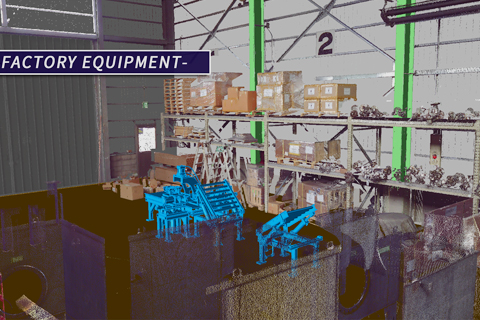

플랜트, 선박, 시설, 산업 설비 등의 개조 공사 및 설비 레이아웃 검토

유지보수 설계

목적
- 광대역 레이저 스캐너로 측정 한 공간을 모델링
- 현장을 정확하게 CAD 화하여 간섭 체크를 사전에 해결

결과
- 간섭을 사전에 방지하여 작업 효율 향상
- CAD화로 인해 정확도와 작업 속도 향상

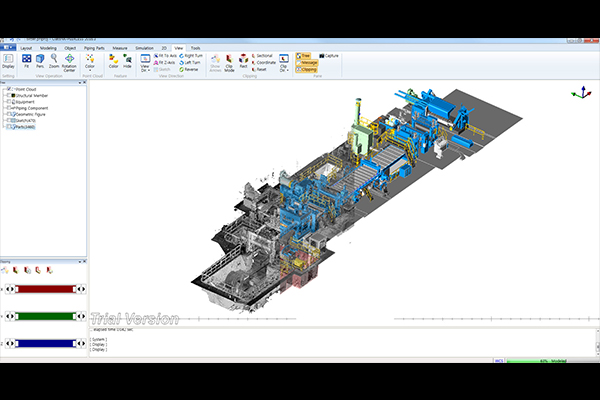

레이아웃 검토

목적
- 기존 도입 된 설비에 대한 CAD가 없기 때문에 바로 CAD화 하여 활용
- 작성한 CAD를 이용하여 검토 및 현장 교육에 활용
- 도입 예정인 설비의 CAD를 활용하여 사전 검토

결과
- 현물과 같은 간단한 CAD화
- CAD화 한 데이터로 보다 사실적인 검토 실시
- 현장에 가지 않고 소프트웨어에서 확인 가능
- Viewer를 사용하여 여러 사람과 상황 파악 공유

MORE ACCURATE AND FASTER MODELING

ClassNK PEERLESS

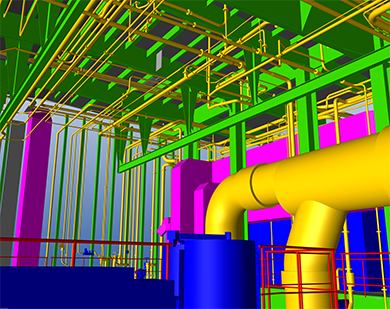

ClassNK-PEERLESS는 모델링 작업을 극적으로 단축하는 혁신적인 기능을 탑재하여 있는 그대로의 모습을 단시간에 3 차원 모델링합니다.
또한 검사 도구 " spGauge "과 연계하여 전문적인 검사를 할 수 있습니다. 검사 결과는 화면에 표시뿐만 아니라 문서로 출력 할 수 있습니다.

software Class-NK PEERLESS

Export format

Standard	IGES	R	W	igs, iges	Neutral File Format ( Originally ANSI )	Surface
	STEP	R	W	stp, step	Neutral File Format ( ISO )	Surface
	CADMATIC 3DD		W	3dd		Polygon Mesh
	VRML		W	wrl		Polygon Mesh
	DXF		W	dxf		Polygon Mesh
	STL		W	stl		Polygon Mesh
Option	ACIS	R	W	sat	Used for Solid Kernel “ACIS”	Surface
	Parasolid	R	W	x_t, x_b	Used for Solid Kernel “Parasolid”	Surface
	CATIA V5	R		CATPart CATProduc		Surface
	CATIA V5		W	CATPart		Surface
	NX	R		prt	Recommended using Parasolid for exporting to NX	Surface
	Creo (Pro/E)	R		prt, prt, asm, asm	Recommended using STEP for exporting to Creo(Pro/E)	Surface
	SolidWorks	R		sldprt, sldasm	Recommended using Parasolid for exporting to SolidWorks	Surface
	JT	R	W	jt		Surface
	JTRhinoceros	R	W	3dm		Surface
	AVEVA DATAL		W	txt	Pipe elements only. ( Definition information for pipes are exported, not shapes ) Recommended using IGES/STEP for the any shapes expect for pipe elements.	Pipe elements

이즈소프트

ARMONICOS

ClassNK PEERLESS

ClassNK PEERLESS

1. 레이저 스캐닝 / 포인트 클라우드 프로세싱

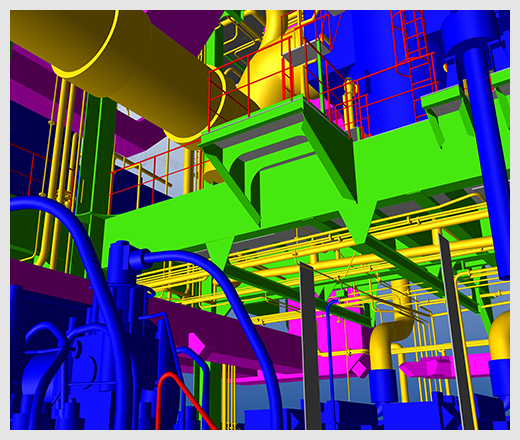

2. 3D & Detailed modeling
