PAIOS

The revolutionary platform for all-in-one characterization of solar cells and OLEDs

Paios는 클릭 한번으로 다양한 실험을 할 수 있습니다.

일관성 있고, 정확한 측정 데이터를 얻고 측정 소프트웨어의 결과를 직접 비교할 수 있습니다.

파이오스는 다양한 실험 기법을 수행한다.

장치를 한 번 연결하고 한 번 클릭하면 모든 것이 자동으로 측정됩니다.

태양 전지의 모든 특성화 기술에 대한 개요는 3세대 태양 전지의 광전자 특성화에서 찾을 수 있습니다.

Paios에는 다음 항목이 포함되어 있습니다.
• 소프트웨어가 미리 설치된 노트북
• Paios 측정 시스템
• 기기 정렬 도구가 있는 측정 테이블
• 측정 테이블용 블랙박스
• 2 자기 발과 접촉하는 프로브
• 교정 및 테스트를 위한 회로판
• 고출력 LED(태양전지용 파)
• 증폭 광검출기(OLED용 Paios)

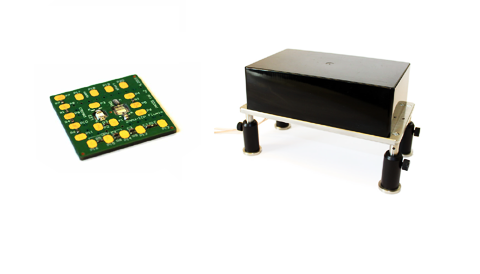

교정 및 테스트를 위한 회로판 / 측정 테이블용 블랙박스

WORK FLOW

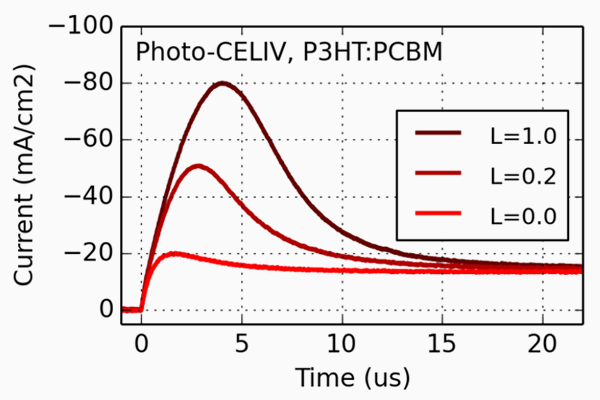

선형 증가 전압 광으로 CELIV-충전 캐리어 추출

Photo-CELIV는 전하 캐리어 이동성, 재결합 및 도핑 밀도를 추출하는 강력한 기술입니다.

01

Platform for all-in-one-: 올인원을 위한 혁신적인 플랫폼; 태양 전지 및 OLED 특성화; 다양한 실험 수행이 가능한 올인원 타입; 한 번의 클릭으로 모든 측정 실행; 재현성이 높은 정확한 신호

02

Device Types-: 페로스크사이트 태양전지 측정; 유기, 양자점 및 하이브리드 태양 전지 측정; CIGS, CdTe, CZTS 태양 전지 측정; 염료 감응형 태양 전지 측정; 유기발광 다이오드(OLED) 측정; 발광 전기화학적 장치(LEC) 측정

03

Light Source-: 태양전지를 비추는 고출력 LED; 요청에 따라 다른 LED 유형을 사용 가능; 자동측정표 확인

04

Photodetector-: 광 방출 탐지를 위한 증폭 실리콘 광검출기; 소프트웨어에 의해 제어되는 자동 스위칭; EL 신호에서 높은 동적 범위를 달성

FIELD OF

APPLICATIONS

태양 전지, OLED, LED, CELIV, 과도 광전류, 임피던스 스펙트럼 분석, 캐패시턴스-전압, 전류-전압, 도파 분사 과도(DIT), 과도 전기 등

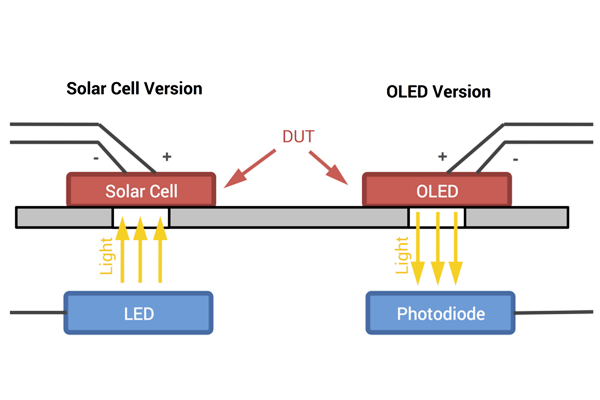

OLED 및 PV 버전

Paios 는 태양 전지용 버전과 LED 조명 또는 광 검출기가있는 OLED 용 버전으로 제공됩니다.

두 버전 모두 하나의 Paios에 결합 될 수 있습니다 .

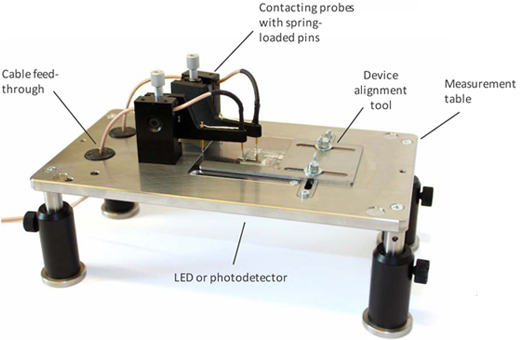

유연한 장치 접촉

당사의 접촉 프로브는 장치에 대한 저저항 재현 가능한 접점을 만들기 위해 개발되었습니다.

자기 발을 사용하면 다양한 샘플 배치를 위해 유연합니다.

이 장치는 정렬 툴로 쉽게 정렬할 수 있습니다.

측정 테이블에는 검은색 리드가 함께 제공되어 어두운 곳에서 측정을 보장합니다.

또한 요청 시 맞춤형 샘플 보유자를 제공합니다.

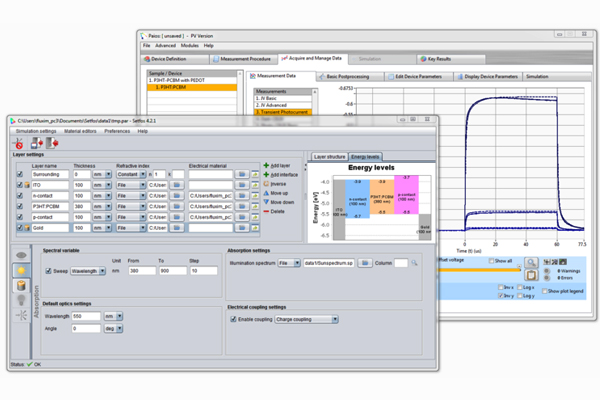

시뮬레이션 소프트웨어 통합

물리적 프로세스는 정성적 설명을 통해 이해하기에는 너무 복잡할 수 있습니다.

수치 시뮬레이션은 실험 결과의 정량적 이해를 가능하게 하며 가설을 시험하는 데 사용할 수 있습니다.

드리프트-디퓨전 시뮬레이션 소프트웨어 Setfos는 Paios 소프트웨어에 완벽하게 통합됩니다.

Paios 소프트웨어에서 직접 측정 및 시뮬레이션 비교해 보십시오.
자동 피팅을 사용한 매개 변수 추출

매개 변수 맞춤 루틴은 시뮬레이션 매개 변수를 정의 된 목표를 충족하도록 최적화하고 매개 변수 상관 관계를 계산하여 적합성의 품질을 확인합니다.

커패시턴스 - 전압, 임피던스, IV 곡선, TPV, TPC, photo-CELIV와 같이 가능한 모든 실험 유형의 조합에 대한 전역 매개 변수 적합성을 수행합니다 .

최적화 과정에서 매개 변수 전개 및 맞춤 결과를 직접 모니터링 할 수 있습니다.

맞춤 품질은 Paios 가 자동으로 계산 한 상관 행렬 로 분석 할 수 있습니다.

광원

디스플레이

자동차

건축/도로/터널

광원

적용분야: 쇼윈도(show window)나 점포 안의 디스플레이; 전시효과를 위한 조형처리(造形處理)의 쇼룸(show room); PR를 목적으로 한 엑스포지션 디스플레이; 스포트라이트나 네온 조명 따위의 광원이동(光源移動), 점멸효과; 그래픽디스플레이/디스플레이 장치/위도우 디스플레이; 유기 led

적용사례: 배광분포(IES); 고니오미터; Color-Raydata; 태양광

디스플레이

적용분야: 쇼윈도(show window)나 점포 안의 디스플레이; 전시효과를 위한 조형처리(造形處理)의 쇼룸(show room); PR를 목적으로 한 엑스포지션 디스플레이; 스포트라이트나 네온 조명 따위의 광원이동(光源移動), 점멸효과; 그래픽디스플레이/디스플레이 장치/위도우 디스플레이; 유기 led

적용사례: 얼룩검사; 잔상검사; 면휘도 측정; OLED; 필름검사

자동차

적용분야: 자동차 실내에 사용되는 HUD, Cluster, Navigation, Button 등과 실외에 사용되는 Head lamp, Rear lamp등의 디스플레이 및 lamp의 오브젝트 별 휘도 측정이 가능한 R&D 용으로 주로 사용되는 제품입니다.; 자동차 이외에 디스플레이의 측정 항목들인 컬러, 잔상, BlackMURA, White Uniformity, Black Uniformity 등 디스플레이에서 필요한 대부분 평가 방법에 맞추어져 있으며, 이러한 R&D 용도 이외에 생산라인에서는 디스플레이의 발광 면을 자동으로 추적하여 불량 유/무를 판단하는 전수 검사도 가능합니다.; 하이테크 디지털 CCD 카메라 기반의 시스템으로 500만 화소의 픽셀 센서는 공간적 휘도 분석을 위해 높은 수준의 V(λ) 측정 데이터 추출이 가능합니다.
각 위치별 휘도 정보를 정확하게 취득하여, 빛의 위치와 방향성의 정보를 통해 휘도값을 환산 합니다.

적용사례: 방향등, 주유등, 숫자, 점선 등 클러스터에는 운전자가 확인해야 할 요소들이 다량으로 존재합니다.; 우리는 이런 모든 요소들을 심볼조명이라 하며, 다량의 심볼조명 요소는 LMK를 통해 단 한번의 측정으로 분석, 평가보고서까지 추출이 가능합니다.

건축/도로/터널

적용분야: 차세대 디스플레이 HUD는 주변 환경과 대상물의 초점을 통한 가시성, 가독성의 분석이 필요합니다.; LMK 시스템은 운전자의 시야와 시점의 평가를 통해 주변환경의 휘도 분석을 통해 정량적인 가시성 평가를 가능하게 합니다.

적용사례: 심볼 평가 :
자동차 내부의 다양한 광원들의 밝기 및 색도의 분포를 중간값 설정을 통해 Bright 영역과 Dark 영역으로 나눠 평가합니다.; 시뮬레이션 프로그램 연동 :
LMK를 통해 측정된 이미지는 OPTIS 시뮬레이션 프로그램과 연동되어, 시뮬레이션결과와 실측결과의 연동이 가능합니다.

The revolutionary platform for all-in-one characterization of solar cells and OLEDs

PAIOS

Paios는 캐패시턴스-전압, 임피던스, IV-곡선, TPV, TPC, Photo-CELIV와 같은 모든 사용 가능한 실험 유형의 조합에 대해 전역 파라미터 적합을 수행합니다.
파라미터 진화 및 적합 결과는 최적화 중에 직접 모니터링할 수 있습니다.

PAIOS

구분	PV-Version	OLED-Version
측정유형	• 전류 전압 특성 • 과도 광전류 • 과도 포토볼트 • 다크 주입 과도현상/VP • 셀리브 • 임피던스 스펙트럼 분석 • 용량-전압 • 사용자 정의 과도 실험.	• 전류 전압-휘도 특성 • 과도 전기 조명 • 다크 주입 과도현상 • 셀리브 • 임피던스 스펙트럼 분석 • 용량-전압 • 사용자 정의 과도 실험
장치 유형 (이러한 유형은 이미 테스트되었으며 다른 유형도 가능)	• 유기 태양 전지 • 실리콘 태양 전지 (a-Si:H) • CIGS, CdTe, CZTS • 복합 태양 전지 • 염료 감지 태양 전지 • Perovskite 태양 전지	• 유기발광다이오드 • 유기발광 전기화학적 셀
컴퓨터 연결	PXI/PCI standard + USB
구성품	• 노트북 • PXI 섀시 • 페미토 앰프 • 측정표 • 프로브 접촉 • 케이블 • 고출력 LED • Paios 소프트웨어	• 노트북 • PXI 섀시 • 페미토 앰프 • 측정표 • 프로브 접촉 • 케이블 • 증폭된 광검출기 • Paios 소프트웨어
사용 가능한 모듈 및 확장	• 응력-시험 모듈 • 사용자 정의 샘플 홀더 • 저온 모듈 • 확장 전압 범위 모듈 • Multiplexing Module (4개 장치)	• 응력-시험 모듈 • 사용자 정의 샘플 홀더 • 저온 모듈 • 분광기 모듈 • 확장 전압 범위 모듈 • Multiplexing Module (4개 장치)

이즈소프트

FLUXIM

PAIOS

PAIOS

선형 증가 전압 광으로 CELIV-충전 캐리어 추출

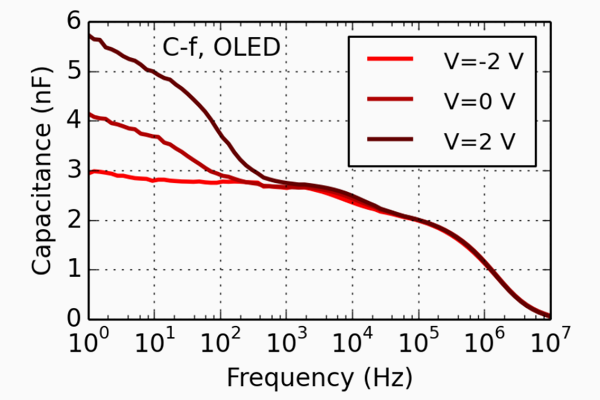

IS-Impedance Spectroscopy

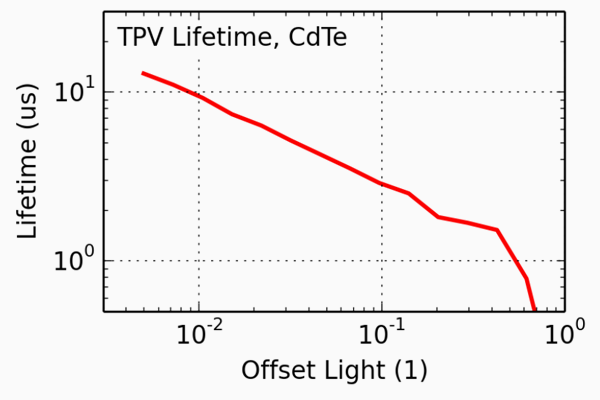

TPV–Transient Photovoltage

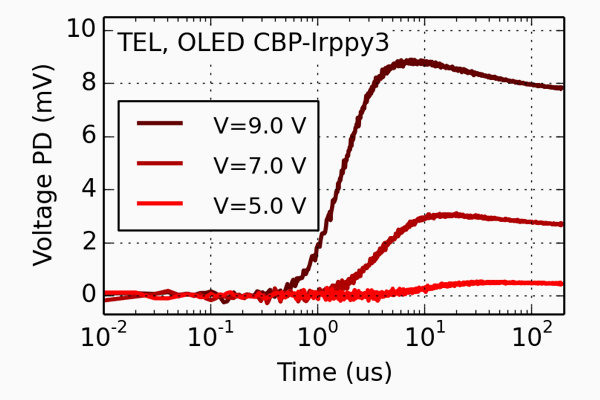

TEL–Transient Electroluminescence

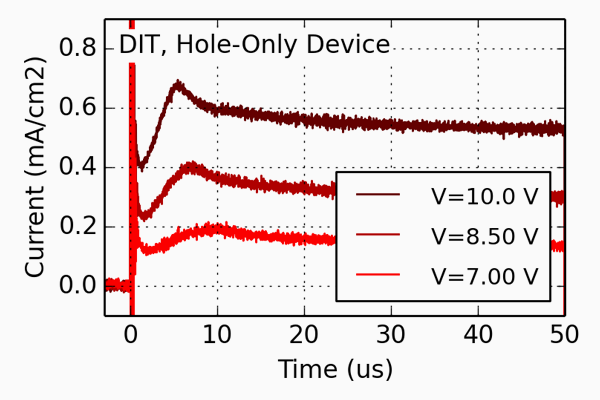

DIT – Dark Injection Transients

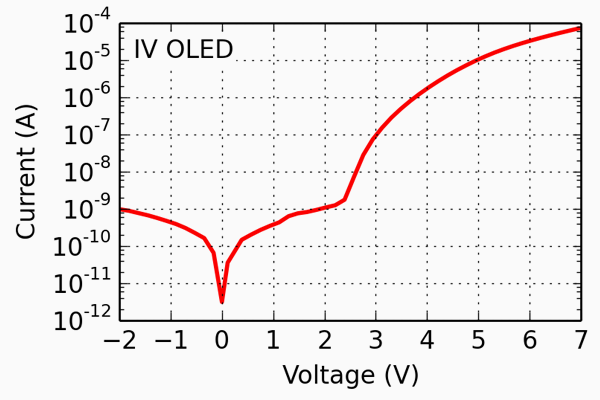

IV – Current-Voltage Characteristics

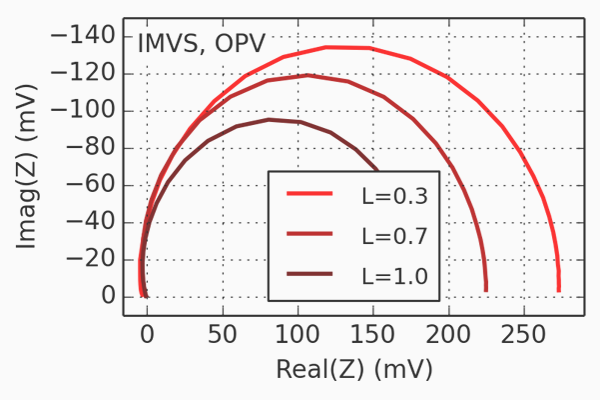

IMVS – Intensity Modulated Photovoltage Spectroscopy

01

02

03

04

APPLICATIONS

광원

디스플레이

자동차

건축/도로/터널

PAIOS

VIEW GALLERY
