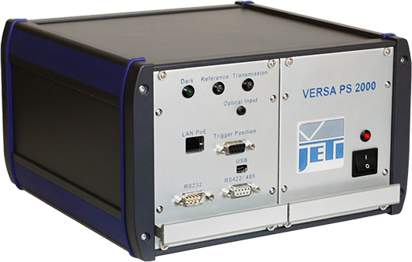

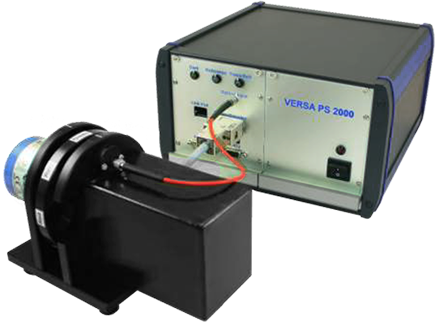

Versa PS 2000은 생산중인 광학 레이어의
투과 계측을 위해 제작되었습니다.

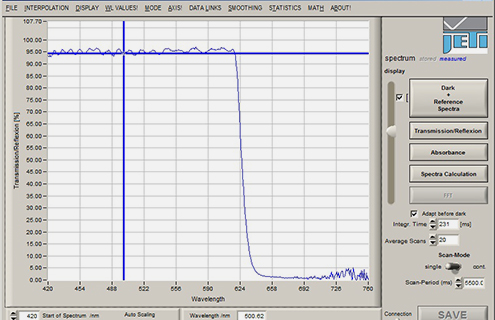

코팅 작업에서의 액체의 반사나 분광 투과율 계측 등의
다른 계측도 가능합니다.
Versa PS2000의 펌웨어는 계측 데이터의 연산 작업이 가능합니다.
따라서 반사율이나 레이어 두께 등의 특정 데이터를 연산해 낼 수 있습니다.
Versa PS2000의 펌웨어는 측정 데이터를 사전 처리합니다. 따라서 반사율이나 레이어 두께와 같은 프로세스 특정 데이터를 계산할 수 있습니다.
| 구분 | 성능 | |
|---|---|---|
| 광학 파라미터 | 스펙트럼 범위 |
200 nm ~ 1000 nm (Versa PS2000 NIR 900 nm … 1690 nm) |
| Spectrometer | flat field holographic grating, aberration correction mirror | |
| Optical bandwidth |
≤ 4.0 nm FWHM (100 µm slit) ≤ 2.5 nm FWHM (50 µm slit) ≤ 2.0 nm FWHM (30 µm slit) |
|
| Asymmetry factor | ≥ 0.7 | |
| Optical input | F-SMA 905 connector for 200 µm fiber | |
| 파장 정확도 | ≤ 0.2 nm (HgAr linesource) | |
| 파장 재현성 | ≤ 0.02 nm (HgAr linesource) | |
| Stray light | ≤ 0.2 % (ASTM E387, GG495, λ = 420 nm/ 600 nm) | |
| Dynamics | depends on detector | |
| Detector | 25 mm BTCCD, CMOS, NMOS* | |
| 전자 매개 변수 | 디지털 해상도 | 16 bit |
| AD-noise | 2 counts RMS | |
| 샘플링 속도 | up to 4 MS/s | |
| 전송 속도 | up to 40 Mb/ s (via High Speed USB) | |
| 통합 시간 | 0.01 ~ 64999 ms | |
| 트리거 지연 | 10 µs | |
| Jitter | ≤ 2 µs | |
| 인터페이스 |
USB Ethernet or RS 422/ 485 RS 232 |
|
| 전원 공급 장치 | 110 ~ 220 V or PoE (if Ethernet is used) | |
| 기타 | 크기 (전체) | 25cm x 25cm x 15cm |
| 무게 | 3 kg | |

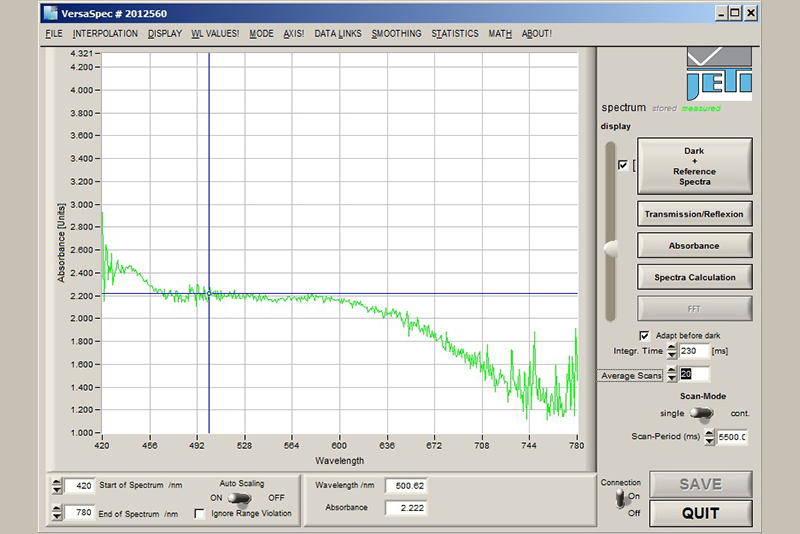

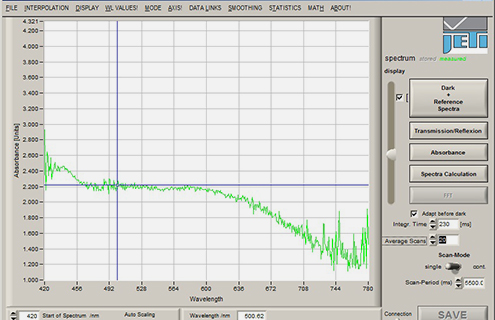

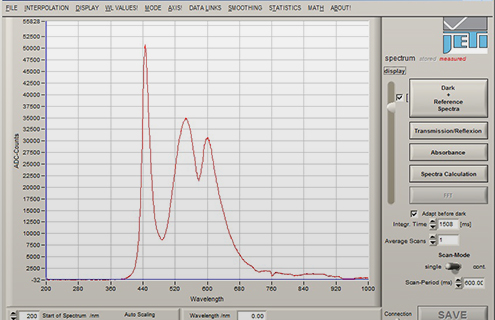

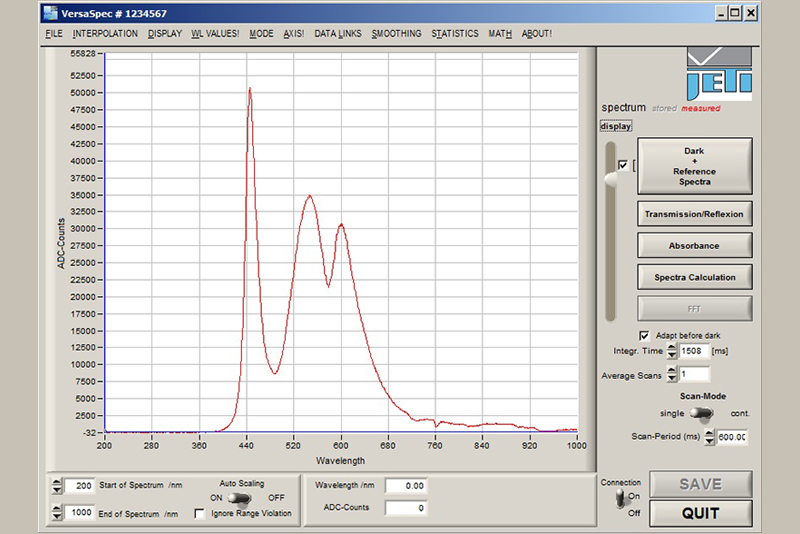

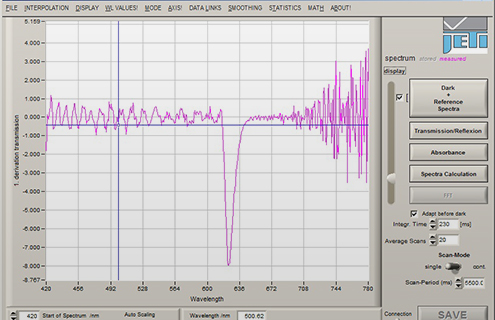

| 제품구성 | 기본 유닛, PC 소프트웨어 JETI VersaSpec , JETI SDK , 전원 케이블, 사용 설명서 | |
