적분 된 구형의 광대역 분광 방사 측정기
JETI는 라인-어레이 스펙트로미터를 기반으로 한 다양한
스펙트럼 측정 장비들을 제공합니다.
측정 장비들은 Radiometry, Photometry, Colorimetry 측정에
적합하게 설계되어 있습니다.

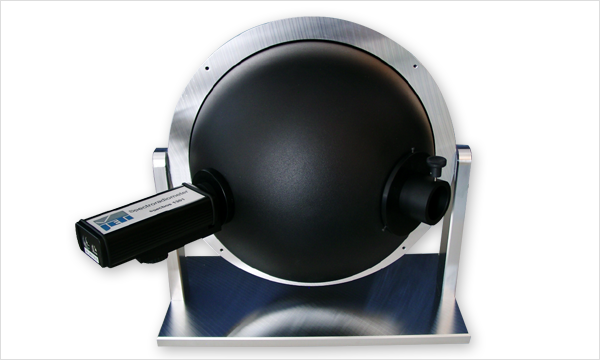

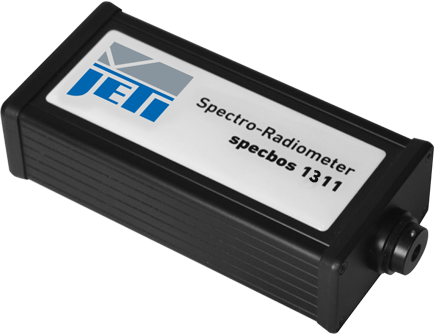

스펙트로미터 Specbos 1311은 적분구를 활용하는
스펙트로미터로, Specbos1211의 확장된 형태입니다.
적분구의 크기는 150, 300, 500mm의 직경이나
다른 적분구 디자인도 가능합니다.
500mm 시스템은 보조램프를 포함한 경첩이 달린 버전으로 제공됩니다.
구에는 외부 π 포트가 추가로 장착되어있어 2π 측정도 가능합니다.
| 구분 | 성능 | |
|---|---|---|
| 광학 파라미터 | 스펙트럼 범위 | 350 nm - 1000 nm |
| 광학 해상도 (FWHM) | 4.5 nm | |
| 계산 된 파장 단계 | 1 nm | |
| 디지털 전자 해상도 | 16 Bit ADC (15 Bit used) | |
| 측정 값 |
분광 복사 광속 총 광속 / 총 복사 광속 색도 좌표 x, y; u ', v' 상관 색 온도, 색 순도 색 렌더링 색인, RGB |
|
| 측정 범위와 정확도 | 측정 범위 광속 | 0.1 - 2500 lm |
| 광속 정밀도 | ± 2 % (@ 250 lm and illuminant A) | |
| 광속 재현성 | ± 1 % | |
| 색도 정확도 | ± 0.002 x , y (@ illuminant A) | |
| 색상 재현성 | ± 0.0005 x , y | |
| CCT 재현성 | ± 20 K (@ illuminant A) | |
| 파장 정확도 | ± 0.5 nm | |
| 기타 기술 데이터 | 분산 요소 | Imaging grating (flat field) |
| 수광 소자 | CCD array 2048 pixel (binned to 1024 pixel) | |
| 전원 공급 장치 |
Specbos 1211: USB powered Auxiliary lamp: 9 V power supply |
|
| PC 인터페이스 | USB 2.0 fullspeed | |
| 치수 | 600 mm * 760 mm * 620 mm | |
| 무게 | 20 kg | |
| 작동 조건 |
Temperature 10 - 40 °C Humidity < 85 % relative humidity at 35 °C |
|
| 기타 | Accessories Packet |
PC 소프트웨어 Windows XP / Vista / 7 / 8 / 10 용 JETI LiVal JETI SDK 작동 지침 및 펌웨어 명령 목록 (디지털) USB 케이블 보조 램프 전원 공급 장치 교체 램프 교정 인증서 |
| Calibration | NIST traceable | |
| 권장 재 교정 간격 | 1년 | |
