RIGO NEAR-FIELD GONIOPHOTOMETER
실제 광원의 표면에서 나오는 빛의 특성을 측정하여
Far-filed 측정데이터(IES)는 물론
광원의 위치, 방향성, 파장, 에너지 등에 대한
종합적인 Ray data 측정이 가능한
근접(Near-field) 배광 측정 시스템 입니다.
RIGO801 LED
Image-resolving measuring 방식에 따른
Interline transfer CCD를 이용하여 보다 많은 Ray image를
수집함으로써 오차율을 최소화함과 동시에
정교하고 빠른 측정을 할 수 있고, 측정된 Ray data는
조명 설계 및 시뮬레이션 소프 트웨어와 연동이 가능한 형태의
각종 포맷으로 변환하여 사용이 가능합니다.
RIGO801 300
CCD image sensor 의 각 컬러 필터별 분광 Ray 측정 방식을 통하여
Color Spectral 에 대한 영역별 데이터를 추출할 수 있습니다.
측정 대상 시료의 크기 및 옵션에 따라 LED 및 소형램프 측정용
또는 일반램프 및 조명기구 측정용으로
각각 용도에 따라서 선택적인 시스템 구성이 가능합니다.
RIGO801 600
Near-Field 방식의 배광 측정 시스템으로 광원의 위치, 방향성, 파장, 에너지 등
광원에서 발광되는 모든 광선를 추적하여 종합적인 Ray Data 및
IES File 추출이 가능한 장비입니다.
배광 분포 측정 시 조명이 이동하여 측정하는 방식이 아닌 디텍터가
조명을 이동하며 배광분포를 측정하는 방식을 사용하기 때문에
보다 안정적이고 정확한 결과를 측정 할 수 있으며,
Zhaga 기준 측정 장비로 현재 UL USA와 Italy에서 인증 서비스 중에 있으며,
유럽에 많은 공급사례가 있습니다.
RIGO 801 luminaires
카메라 측정 광선 데이터

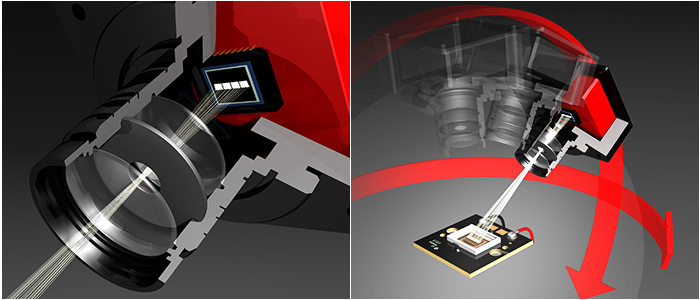

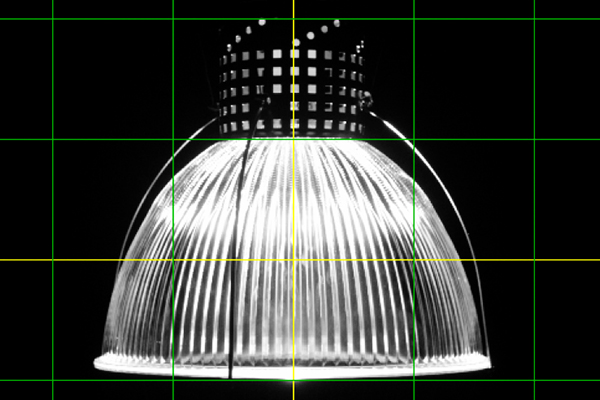

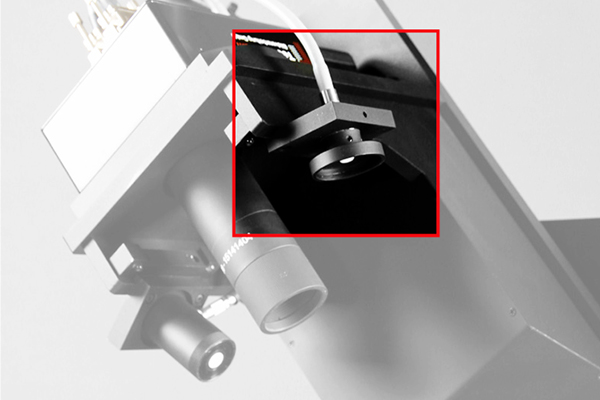

CCD를 이용하여 광원의 주변을 움직이며 이미지를 캡쳐 하게 됩니다. CCD 센서의 모든 픽셀들은 단일 디텍터로써 간주됩니다.매우 작은 입체각의 범위 또한 측정이 가능하여 캡쳐된 각 픽셀 데이터는 광속값으로 변환됩니다. 광학이미지시스템 측정원리로 정확한 빛의 방향성을 측정합니다.
CCD type 의 Luminance camera 를 이용한 Ray data 측정합니다.
01
- Features-

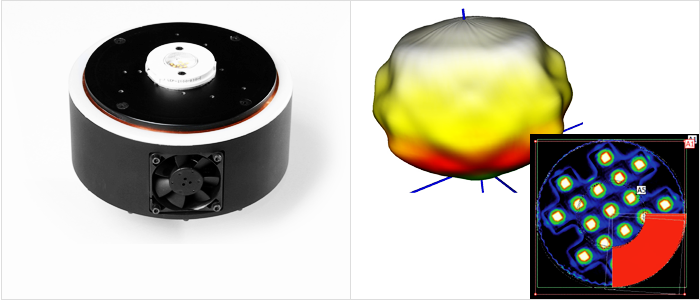

- LED의 광도 분포, 광도 데이터, 조도 분포 및 스펙트럼 데이터를 측정
- 광도 측정 카메라 기반의 측정 기술을 통해 측정이 가능한 콤팩트한 측정 시스템 실현
- 측정 카메라의 휘도 이미지는 광학적 시뮬레이션에 널리 사용되는 광선 데이터로 변환
- 광도 데이터는 원거리 광도 분포로도 변환
- 기존의 원거리 광도계 측정 작업도 수행
02
- Advantages-
- 비행중 측정으로 측정속도가 높음
- 조도 통합을 통한 광도계 통합형 광도계에서의 광속 측정
- 원거리 모드에서의 광도계로 측정할 소형 물체의 직접 광도 측정
- LM79, EN 13032-4, CIE S 025에 따른 색상 수량 측정
- 프로토코일 채취를 포함한 자동 안정화 절차
- 휘도분포 측정 / 컴팩트하고 가벼운 디자인
03
- Result data-

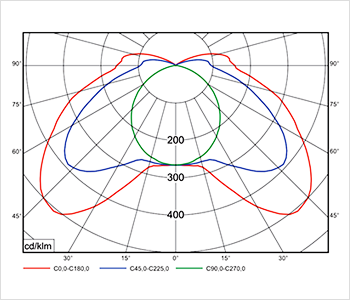

- 모든 공통 형식(IES, EULUMDAT, TM14, 미적분 등)의 LID(광도 강도 분포)
- 광속, 광출력비
- 안정화 프로토콜, 모니터링, 전력 소비, 온도 프로필
- 측광학적 데이터베이스(LumCAT)에서 LID 데이터의 처리 및 보관
- 다양한 형식으로 이용 가능한 광선 데이터
- 스펙트럼 데이터 수집(CCT, CRI, Duv, 스펙트럼 전력 분포의 평균 및 각도 측정)
04
- Resolution (dynamic)-
- 단일 사진 측정 : 1:1100(~ 61dB)
- 다중 사진 측정 : 1:3600(~71dB)
- 높은 동적 측정 : 1:10000000(-140dB)
- AID 변환 : 14비트
- 측정시간 : 1초~15초
- 측정 정확도 : AL < 3 % (표준 조명기 A의 경우)
APPLICATIONS
램프, 조명, 조명을 이용한 프로젝터 휘도 이미지 측정 및 구축광원과 조사면에 대한 배광분포 묘사 / UGR 기준에 따른눈부심 평가 / 컨트라스트 정의 와 공간 컨트라스트 분포 / 램버시안 법칙에 따른 조도값 환산
-
- 조명 및 램프 측정
- - 한 광도계에 있는 대형 조명등/LED의 광도 변화 및 광속 측정
- - 측정카메라를 이용한 사용자 친화적인 정렬
- - 짧은 측정 시간과 높은 각도 해상도
- - 자동 안정화 절차
- - 색상 특성(CCT, CRI, Duv, 색상) 측정
- - "패치 휘도"를 결정하여 SSL 제품에 대한 고급 섬광 분석
-
- 광선 데이터 측정
- - 광원의 완전한 방사선 특성을 설명하고 종종 광학 구성요소를 시뮬레이션하는 데 사용
- - LED와 램프의 광선 데이터를 측정하기 위해 소형 각도계 모델이 설계
- - 결과 데이터는 변환 프로그램을 통해 모든 공통 광선 데이터 형식으로 출력
- - 카메라 및 좌표계를 통해 측정할 물체의 정렬
- - 높은 측정 속도에서 고해상도 광선 데이터 측정
- - 부가적인 스펙트럼 정보가 있는 레이 파일을 생성하기 위한 다양한 스펙트럼 필터를 이용한 측정
- - 다양한 파일 형식으로 변환
-
- 분광계 측정
- - RIGO 801 측정 소프트웨어 모듈
- - 구성 가능한 위치 목록에서 스펙트럼 자동 측정
- - LM79, EN 13032-4 및 CIE S025에 따른 스펙트럼 특성 계산
- - 스펙트럼 시각화
- - CIE 1931 색 공간 색도 다이어그램에서 시각화
- - 다양한 파일 형식(.csv, Optis .spectrum, 계측기 시스템 .isd, Ascii .txt)의 출력
-

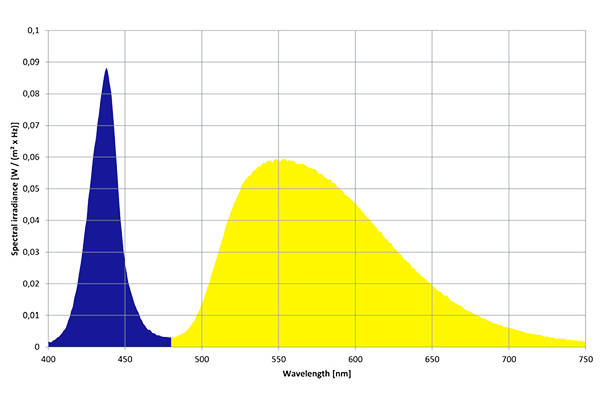

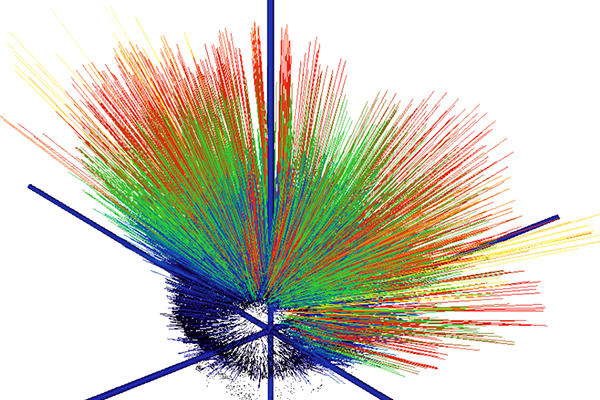

- 스펙트럼 광선 데이터
- 산포 효과를 물리적으로 정확하게 시뮬레이션하려면 광선 데이터를 분광적으로 해결해야 합니다.
-
합리적인 비용으로 영상 결정 스펙트럼 데이터를 얻을 수 없기 때문에(
하이퍼펙터럴 카메라) 전체 스펙트럼 범위는 몇 개의 범위로 나누어지며,
적절한 스펙트럼 필터를 사용해 광선 데이터를 측정합니다.
- 이 접근법은 특히 흰색 LED의 경우 성공적인 것으로 입증되었으며, RIGO 801 광도계는 필터 휠 카메라(색 필터 세트 또는 고객 요구 사항에 따른 장비)를 자동으로 장착할 수 있습니다.

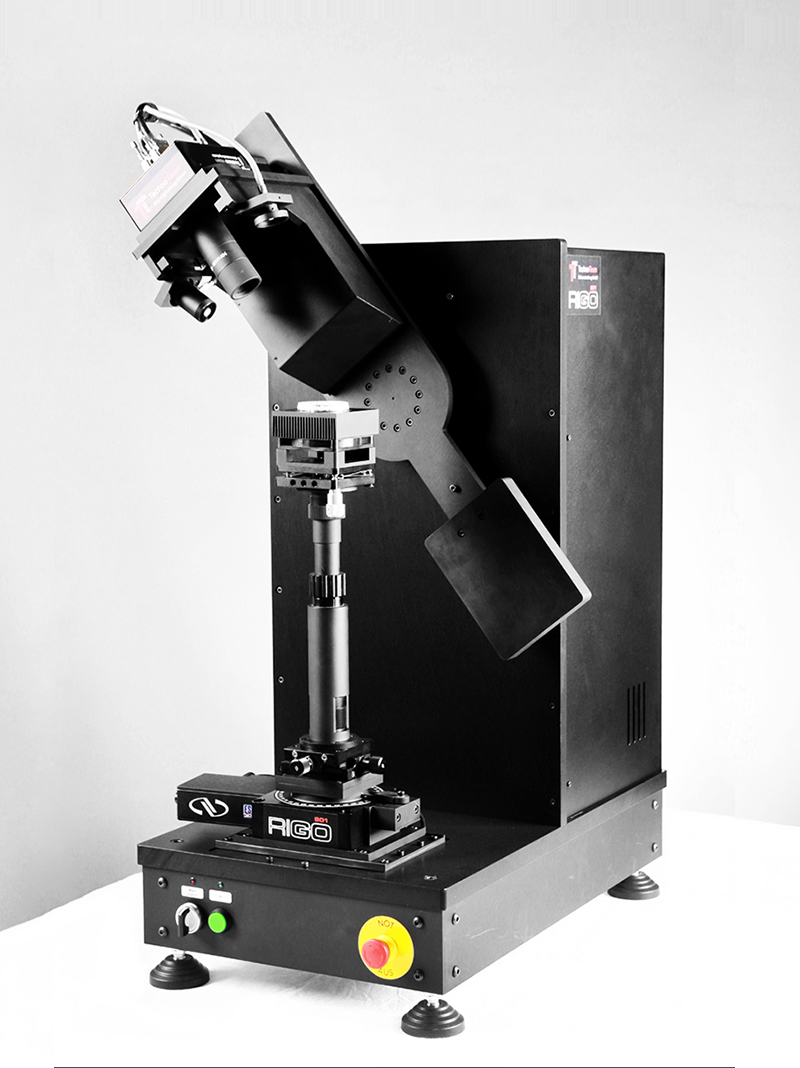

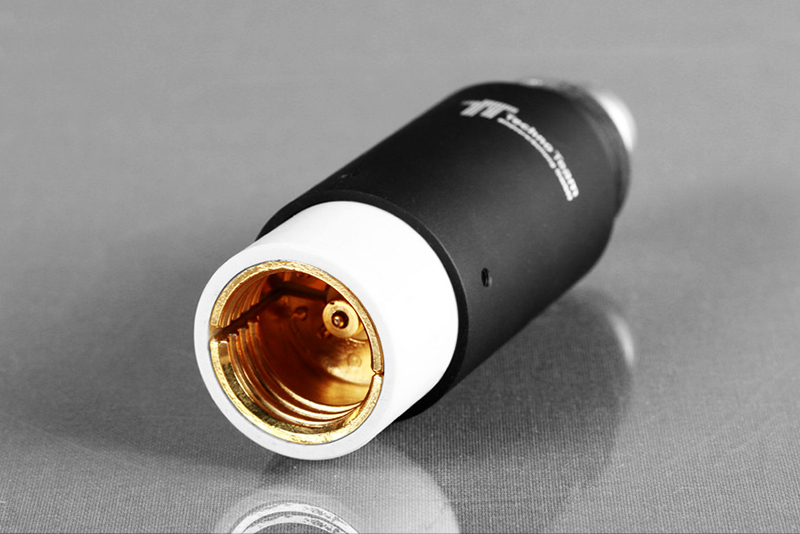

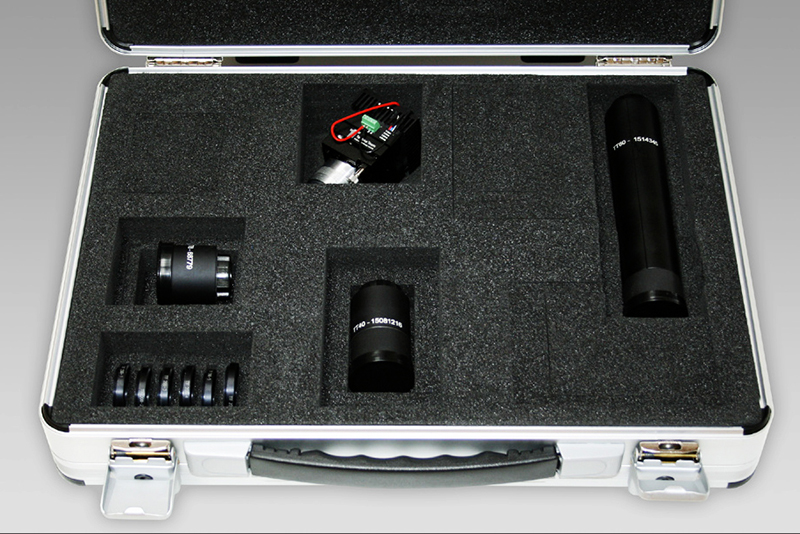

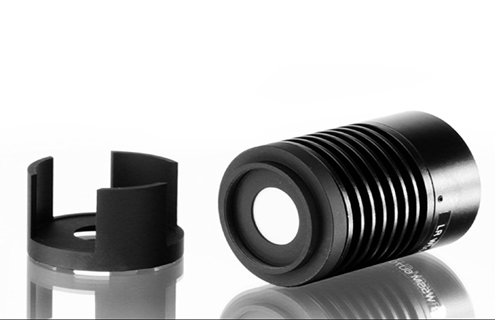

RIGO801

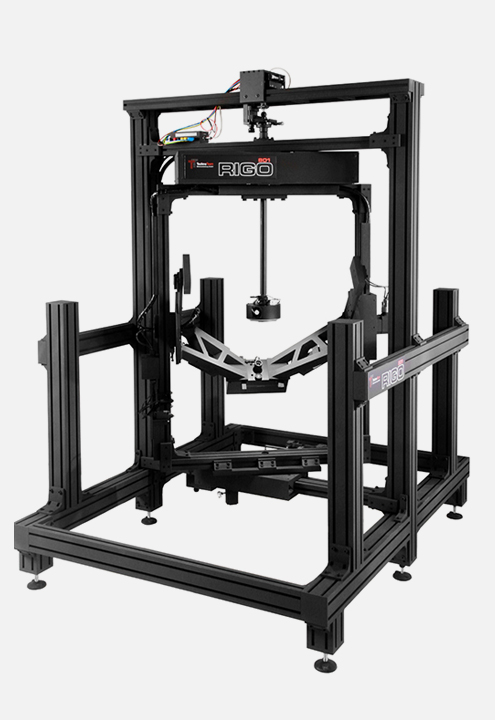

측정 대상 시료의 크기 및 옵션에 따라 LED 및 소형램프 측정용 또는 일반램프 및 조명기구 측정용으로 각각 용도에 따라서 선택적인 시스템 구성이 가능합니다.RIGO801
×| 구분 | 성능 |
|---|---|

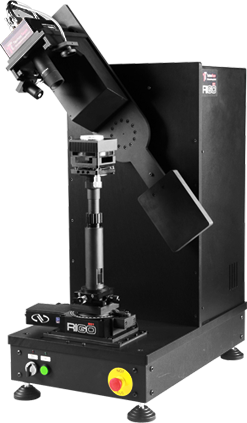

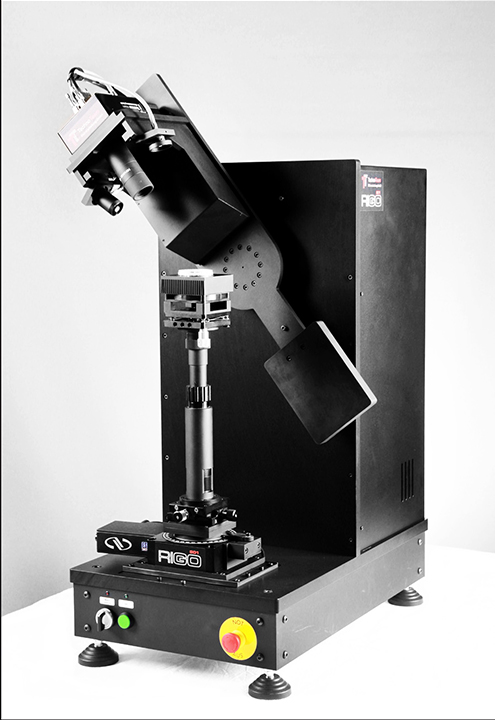

| Specification of RIGO801 LED |
- 측정가능한 광원 크기: ≤ 200 mm (직경) - 설치 필요 공간: 가로x세로x높이 = 대략 700 x 700 x 1000 mm3 - 가동: 센서는 측정대상물을 중심으로 원형으로 이동한다.(horizontal axis, theta) 측정물은 수평으로 회전하는 회전축에 의해 들어올려져 측정된다(phi) - 측정 위치: 윗면과 수평적인 회전 - ray data의 위치별 정확성: < 0.01 mm 이내. |

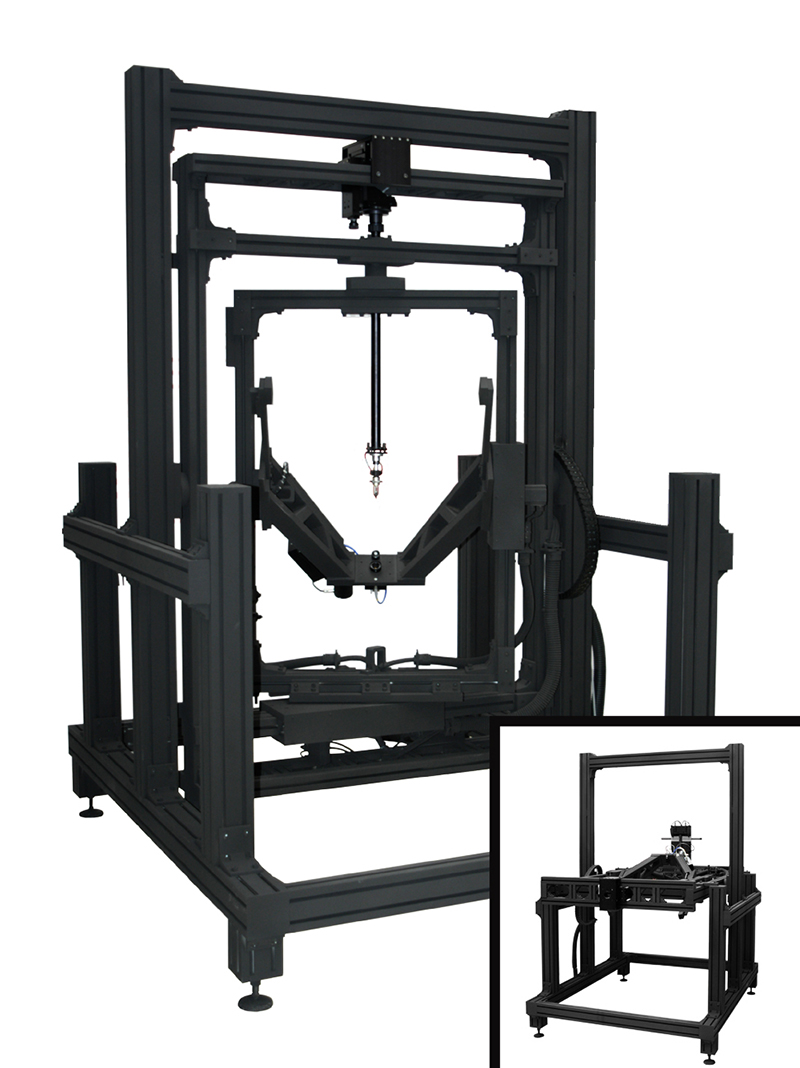

| Specification of RIGO801 300 |
- 측정 가능한 광원 크기: ≤ 280 mm (광원 표면의 직경) / ≤ 300 mm (외부 광원) - 설치 필요 공간: 가로x세로x높이 = 2000 x 1600 x 2200 mm3 - 가동부: 고니어미터와 2개의 연동되는 축 - 측정 위치: 고정측정, 장착위치 측정, 상향측정, 수평측정 - ray data의 위치별 정확성: < 0.05 mm 이내 |

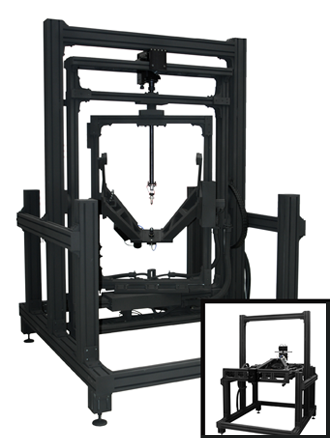

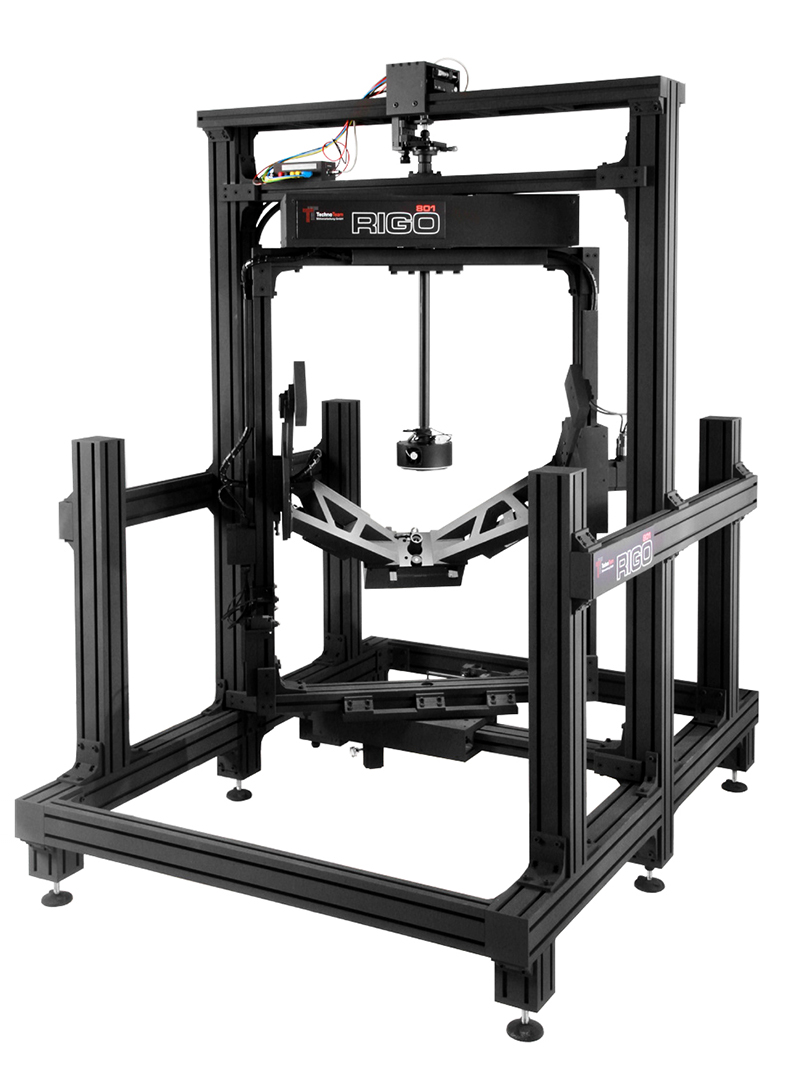

| Specification of RIGO801 600 |

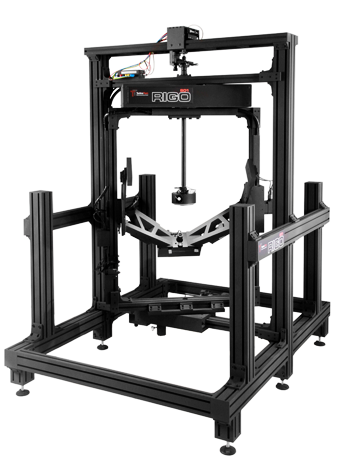

- 측정 가능한 광원 크기: ≤ 550 mm (광원 표면의 직경) / ≤ 600 mm (outside diameter) - 설치 필요 공간: 가로x세로x높이 = 2000 x 1600 x 2200 mm3 - 가동부: 고니어미터와 두개의 연동되는 축 - 측정 위치: 고정 측정, 장착위치 측정 - ray data의 위치별 정확성: < 0.1 mm 이내 |

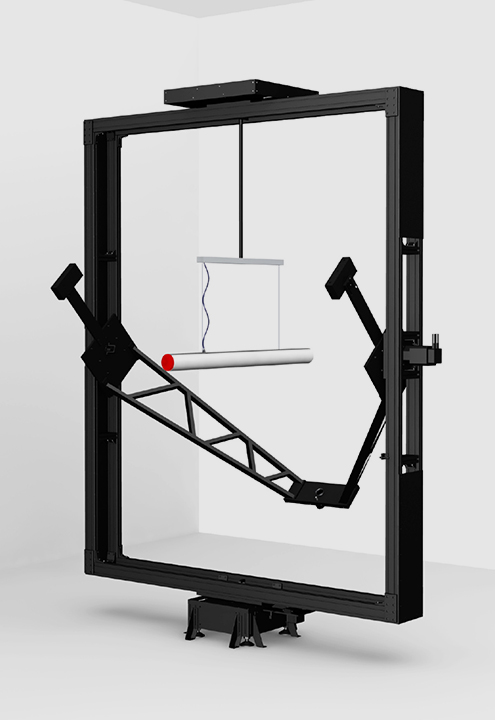

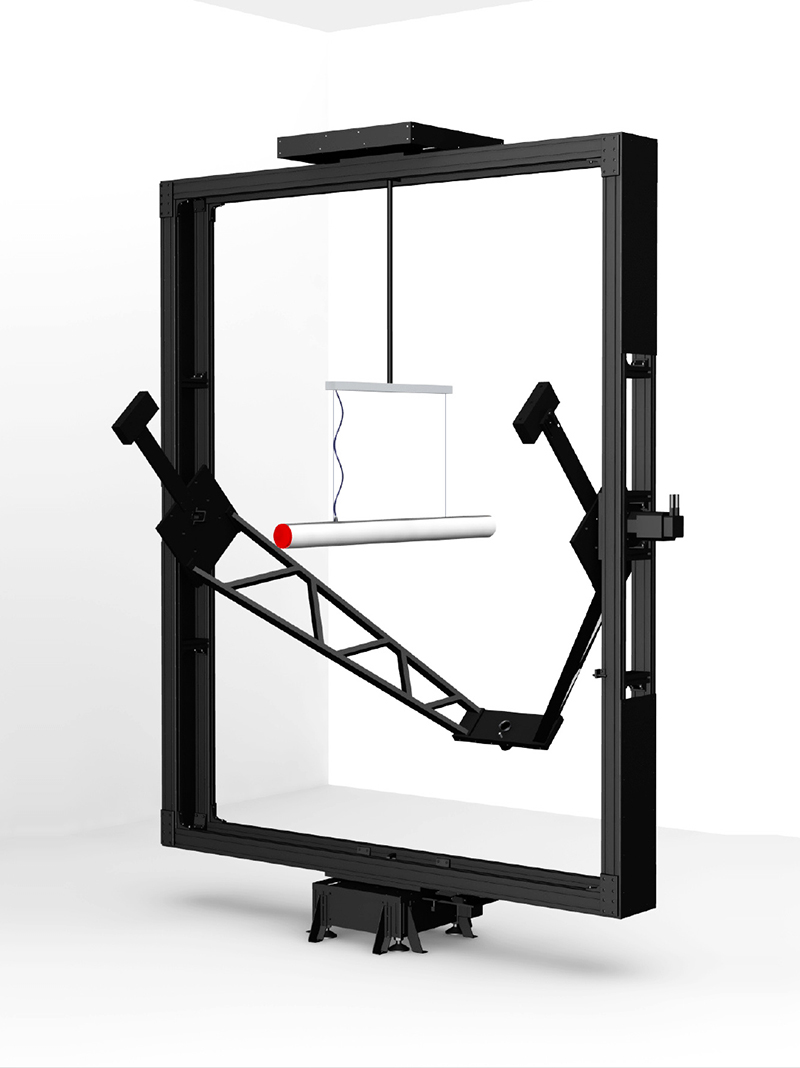

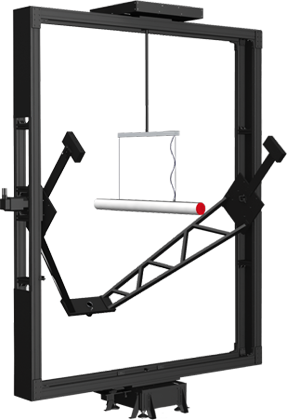

| Specification of RIGO801 Luminaries |

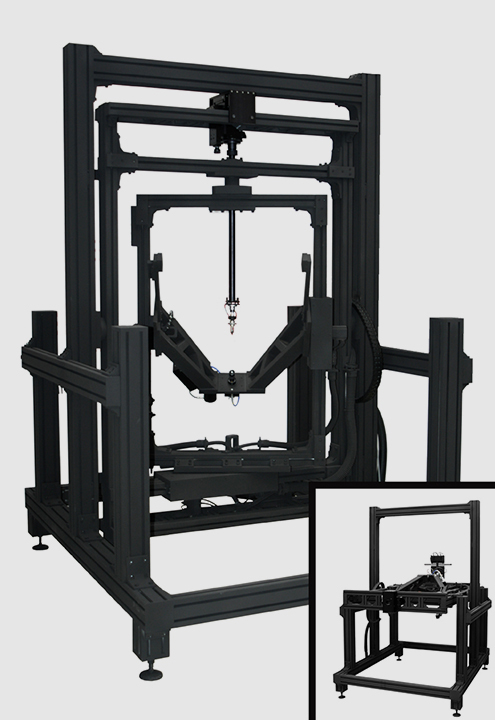

- 측정 가능한 광원 크기: 1200mm~ 2000mm - 설치 공간: 모델에 따라 달라지나, 2800mm에서 4055mm의 높이가 필요함 -가동부: 고니어미터와 두개의 움직이는 축 - 측정 위치: 고정위치, 장착위치 측정 |

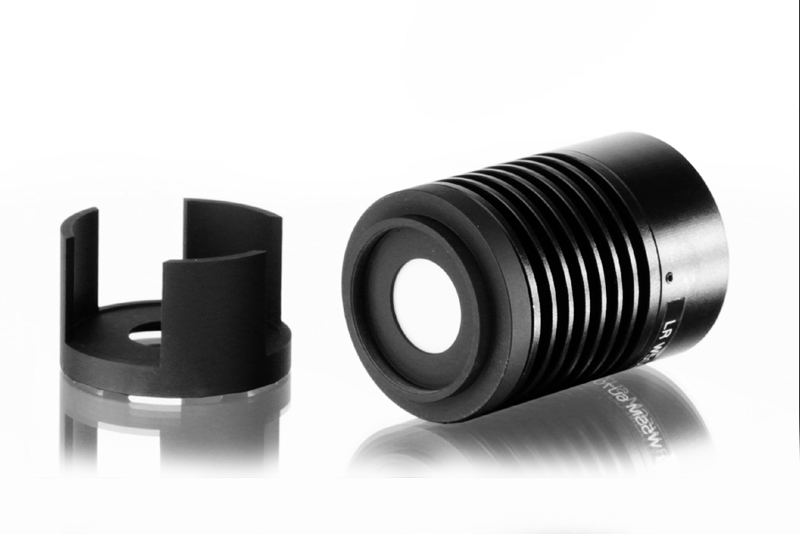

| Sensors |
