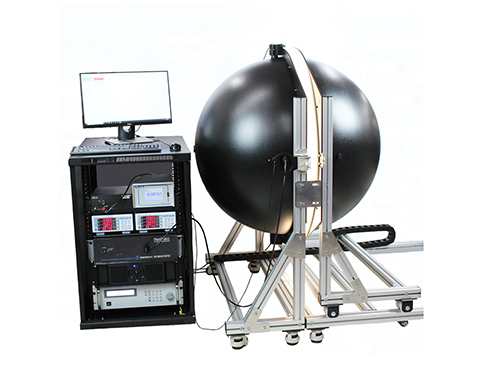

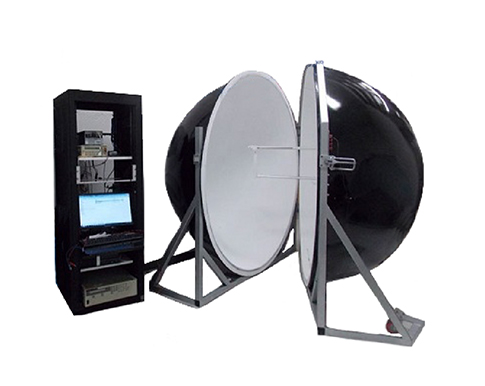

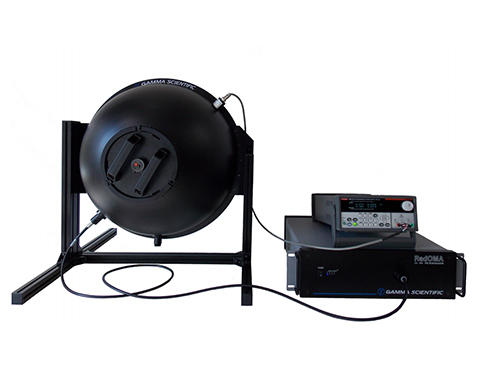

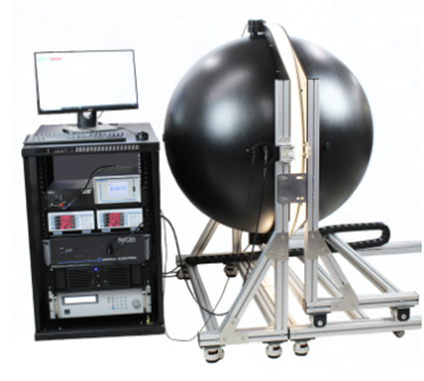

Gamma Scientific의 Total flux measurement system은 적분구를 이용하여 샘플의 전체적인 광속와 각종 포토메트리, 라디오메트리 측정을 지원합니다.
Total flux measurement system은, Gamma Scientific의 다른 광원 제품인 SpectralLED tunable light sourc와 결합하여 더 넓은 광원 사이즈를 제공하는 데 쓰일 수 있으며, 또한 균일한 광원의 역할도 같이 할 수 있습니다.

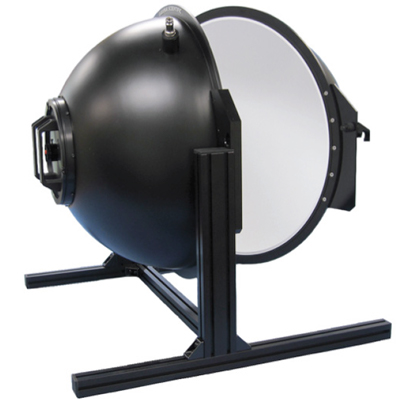

GS-1220-Flux-80
GS-1220-Flux-40
GS-1220-Flux-20

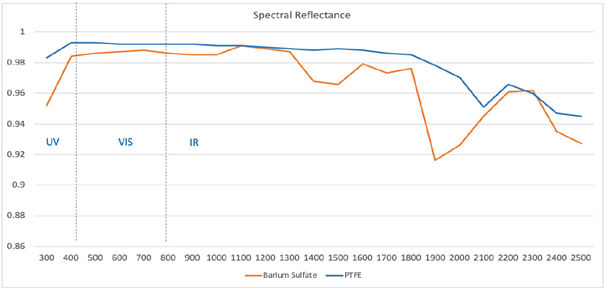

| 모델명 | 지름 | 코팅 | 내부 배플 |
|---|---|---|---|
| GS-IS1 | 25mm | PTFE or Barium Sulfate | 없음 |
| GS-IS1.5 | 38mm | PTFE or Barium Sulfate | 없음 |
| GS-IS4 | 100mm | PTFE or Barium Sulfate | 있음 |
| GS-IS6 | 150mm | PTFE or Barium Sulfate | 있음 |
| GS-IS8 | 200mm | PTFE or Barium Sulfate | 있음 |
| GS-IS12 | 300mm | Barium Sulfate | 있음 |
| GS-IS12-TLS-H | 300mm | Barium Sulfate | 있음 |
| GS-IS20 | 500mm | Barium Sulfate | 있음 |
| GS-IS40 | 1meter | Barium Sulfate | 있음 |
| GS-IS60 | 1.5meter | Barium Sulfate | 있음 |
| GS-IS80 | 2meter | Barium Sulfate | 있음 |
| 2 포트 | 0° and North Pole or 0° and 90° |
| 3 포트 | 0°, 90°, and North Pole |
| 4 포트 | 0°, 90°, 270° and North Pole |
| 5 포트 | 0°, 90°, 180°, 270° and North Pole |

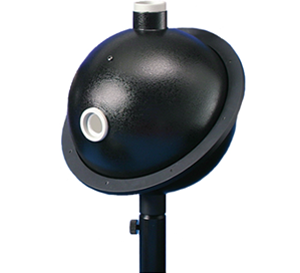

| 모델명 | 지름 | 코팅 | 입구 지름 | 90도 포트 지름 | 북쪽 폴 지름 | 180도 포트 지름 |
|---|---|---|---|---|---|---|
| GS-IS-010-MP-3P-B | 25 mm | 황산바륨 | 6.35mm | 6.35mm | 6.35mm | |
| GS-IS-010-MP-3P-T | 25 mm | PTFE | 6.35mm | 6.35mm | 6.35mm | |
| GS-IS-010-MP-4P-B | 25 mm | 황산바륨 | 6.35mm | 6.35mm | 6.35mm | 6.35mm |
| GS-IS-010-MP-4P-T | 25 mm | PTFE | 6.35mm | 6.35mm | 6.35mm | 6.35mm |
| GS-IS-020-MP-3P-B | 50 mm | 황산바륨 | 25mm | 12.7mm | 12.7mm | |
| GS-IS-020-MP-3P-T | 50 mm | PTFE | 25mm | 12.7mm | 12.7mm | |
| GS-IS-020-MP-4P-B | 50 mm | 황산바륨 | 25mm | 12.7mm | 12.7mm | 12.7mm |
| GS-IS-020-MP-4P-T | 50 mm | PTFE | 25mm | 12.7mm | 12.7mm | 12.7mm |
| GS-IS-040-MP-3P-B | 100 mm | 황산바륨 | 38.1mm | 25mm | 25mm | |
| GS-IS-040-MP-3P-T | 100 mm | PTFE | 38.1mm | 25mm | 25mm | |
| GS-IS-040-MP-4P-B | 100 mm | 황산바륨 | 38.1mm | 25mm | 25mm | 25mm |
| GS-IS-040-MP-4P-T | 100 mm | PTFE | 38.1mm | 25mm | 25mm | 25mm |
| GS-IS-060-MP-3P-B | 150 mm | 황산바륨 | 63.5mm | 25mm | 25mm | |
| GS-IS-060-MP-3P-T | 150 mm | PTFE | 63.5mm | 25mm | 25mm | |
| GS-IS-060-MP-4P-B | 150 mm | 황산바륨 | 63.5mm | 25mm | 25mm | 25mm |
| GS-IS-060-MP-4P-T | 150 mm | PTFE | 63.5mm | 25mm | 25mm | 25mm |
| 구분 | UDT S2500 - Model 221 Radiometric Sensor | UDT S2525-l - Model 221 Radiometric Sensor | UDT S2525-le - Model 221 Radiometric Sensor | UDT S2575 | UDT s2575ge | UDT s2575r |
|---|---|---|---|---|---|---|
| 주요 기능 | 고 선형성, 저 노이즈 | 고 선형성, 저 노이즈 | 고 선형성, 저 노이즈 | Measurement in W or mW | Measurement in W or mW | Spectral Flatness > 93% from 450– 950 nm |
| 디텍터 정보 | Silicon 1.0 cm2 active area | Silicon 1.0 cm2 active area | Silicon 1.0 cm2 active area | Silicon 0.34 cm2 active area | Germanium 0.50cm2 active area | Silicon 0.34 cm2 active area |
| 상승시간 | 3 µ sec | 3 µ sec | 3 µ sec | 1 µ sec | 4 µ sec | 1 µ sec |
| 다이나믹 레인지 | 5 x 10-11 to 2.4 x 10-3 W | 5 x 10-11 to 2.4 x 10-3 W | 5 x 10-11 to 2.4 x 10-3 W | 3.0 x 10-8 to 9.5 x 10-1 W | 3.0 x 10-8 to 9.5 x 10-1 W | 6.0 x 10-8 to 1.8 W |
| Trypical response | 5.1 x 10-1 A/W @ 980 nm | 5.1 x 10-1 A/W @ 980 nm | 5.1 x 10-1 A/W @ 980 nm | 1.7 x 10-3 A/W @ 940 nm | 1.9 x 10-3 A/W @ 1300 nm | 9.0 x 10-4 A/W @ 740 nm |
| 캘리브레이션 | 350 to 1100 nm in 10 nm steps | 350 to 1100 nm in 10 nm steps | 350 to 1100 nm in 10 nm steps | Single Point @ 633 nm | 800 to 1750 nm in 10 nm steps | 350 to 1100 nm in 10 nm steps |
| 구분 | UDT S2500 - Model 247 Radiometric Sensor | UDT S2525-l - Model 247 Radiometric Sensor | UDT S2525-le - Model 247 Radiometric Sensor |
|---|---|---|---|
| 주요 기능 | Spectral Flatness > 93% | Spectral Flatness > 93% | Spectral Flatness > 93% |
| 디텍터 정보 | Silicon 1.0 cm2 active area | Silicon 1.0 cm2 active area | Silicon 1.0 cm2 active area |
| 상승 시간 | 3 µ sec | 3 µ sec | 3 µ sec |
| 다이나믹 레인지 | 1.3 x 10-10 to 6.4 x 10-3 W | 1.3 x 10-10 to 6.4 x 10-3 W | 1.3 x 10-10 to 6.4 x 10-3 W |
| Trypical response | 1.9 x 10-1 A/W @ 630 nm | 1.9 x 10-1 A/W @ 630 nm | 1.9 x 10-1 A/W @ 630 nm |
| 캘리브레이션 | 350 to 1100 nm in 10 nm steps | 350 to 1100 nm in 10 nm steps | 350 to 1100 nm in 10 nm steps |
